В течение почти двух лет являюсь хозяином двух угло-шлифовальных машин DeWALT 28156 и Fein WSG 12-125, рассчитанных на работу с абразивными шлифовальными кругами диаметром 125 мм.

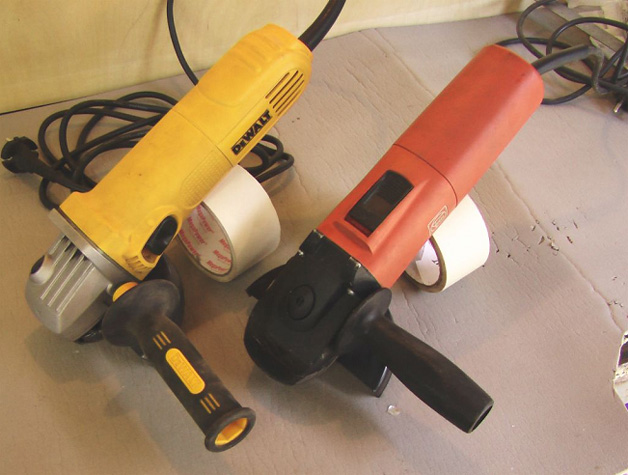

Рис. 1 После почти 2-х лет эксплуатации
Несмотря на внешнюю схожесть оба инструменты имеют ощутимые отличия. Изделие фирмы Fein относится к электроинструменту промышленного класса. Это подтверждается примененными конструктивными решениями, а так же более высоким качеством изготовления, сборки и примененными материалами. Фирма Fein практически не представлена на розничном рынке, но в среде поставщиков углеводородного сырья, а проще говоря, среди нефтяников и газовиков имеет репутации поставщика отличного электроинструмента для металообработки. Высокий класс инструмента, а так же высокая платежеспособность основных заказчиков отразилась на цене инструмента, она достаточно высокая. Но, получив опыт работы с подобным, инструмент могу заверить, что цена вполне адекватна качеству и надежности. Фирма DeWALT более широко представлена на розничном рынке – инструмент характерного осиного желто-черного окраса частый гость на прилавках приличных инструментальных магазинов. В 2004 году фирма начала широко продвигать инструмент на нашем рынке, попутно сменив модельные ряды, а также перенеся часть производства в юго-восточную Азию. Новый инструмент получил пятизначные индексы и весьма привлекательные цены, но как показало вскрытие в ущерб потенциальной надежности и долговечности.
Ну а теперь собственно о самом инструменте и об опыте его эксплуатации.
Первой на моей полке инструментов появилась УШМ DeWALT 28156. Выбирал долго, читал специализированные форумы, листал каталоги, определялся с возможной ценой будущей покупки, и требованиями которым должна была соответствовать современная УШМ.
Вначале определился с рабочим диаметром диска, остановился на 125 мм, увы модели с дисками на 150 и 180 мм предлагались по совершенно неразумным ценам, дороже хороших 230-ок. 230-ка на мой взгляд слишком избыточна для домашнего применения. Поэтому 125-ка. Дальше мощность – тут выбор простой, чем мощней тем лучше, поэтому рассматривались модели с потребляемой мощностью выше 1 КВт. Хотя как показывает опыт и мощность бывает избыточной. Компоновка – тут выбирать особенно не из чего. До выхода EVO от Fein с ее анатомическим дизайном оставался минимум еще год, поэтому дизайн классический – поленом. Т.к. берем современную УШМ то обязательна, на мой взгляд, электронная оснастка – плавный пуск, регулировка оборотов, стабилизация оборотов под нагрузкой, защиты от повторного пуска при пропаже напряжения и включенным выключателем, электронный тормоз… ну это уже мечты… Так же немаловажным фактором для меня было наличие официального представительства в городе, наличие фирменного сервиса и гарантийной мастерской. Ну а о том, что хотелось купить надежный, мощный и долговечный инструмент как-то даже неловко упоминать. В итоге к финишному выбору пришли две модели разных фирм DeWALT 28156 и Makita 9562CV. Обе имели мощность более 1 КВт, электронную регулировку оборотов, полный электропакет. Но победили желто-черные. Инструмент продавался в картонной коробке, что для меня является однозначным минусом. В комплекте был ключ, паспорт и гарантийный талон продавца.
Приведу заявляемые фирмой производителем данные из каталога:
DeWALT 28156
Электронная угловая шлифмашина 125 мм, 1400 Вт
Особенности:
Антивибрационная боковая рукоятка
Быстрая регулировка кожуха без ключа
Обмотки статора с прямыми выводами без использования клемм обеспечивают высокую надежность инструмента
Компактный дизайн, превосходная балансировка и эргономика
Низкопрофильный корпус редуктора для работы в труднодоступных местах
Фиксация включенного состояния
Самоотключающиеся щетки
Электронный плавный пуск, стабилизация скорости вращения и защита от перегрузки
Электронная регулировка скорости позволяет выбрать оптимальную скорость обработки для данного материала
Технические характеристики:
Потребляемая мощность 1400 Вт
Число оборотов х.х. 2800-10000 об/мин
Макс. диаметр диска 125 мм
Резьба шпинделя M14
Вес 1.8 кг
Длина 285 мм
Высота 80 мм
Комплект поставки:
защитный кожух
многопозиционная боковая рукоятка
внутренний и наружный фланцы
спецключ

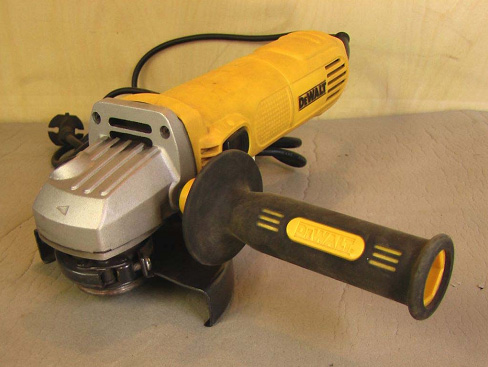

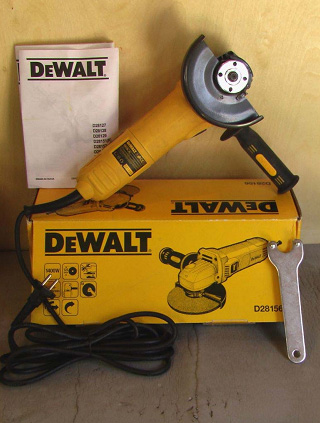

Рис. 2 DeWALT 28156
Увы, не ожидая подвоха от столь уважаемой мной фирмы, я не стал досконально проверять инструмент при покупке – жужжит и ладно. А дома сильно об это пожалел, когда стал вкручивать в корпус разрекламированную боковую ручку с антивибрационной системой. Она не захотела вкручиваться – дефект резьбы, вот вам и первый тревожный звоночек после переноса производства. Да и сама ручка с нежесткой посадкой, решение, на мой взгляд, достаточно спорное. При шлифовальных работах это хорошо, при точных резах лишняя подвижность инструмента плохо. При попытке заменить дефектную ручку в магазине пришлось доказывать продавцу, что это не я надругался над резьбой и достаточно жестко прервать его попытки демонстративно вкрутить ручку в корпус УШМ. Помогло только вмешательство директора магазина. И это все происходило в магазине официального представителя фирмы.
Рис. 3 Та самая боковая ручка, уже замененная
На момент покупки УШМ стоила больше 4-ех тысяч рублей, изделие от Makit-ы стоило дороже. В настоящий момент уровень цен японского инструмента остался на прежнем уровне, а вот DeWALT здорово подешевел, и за сумму меньше 4-ех тысяч рублей можно приобрести уже набор в кейсе.

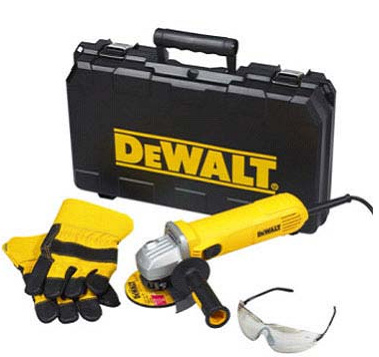

Рис. 4 Набор от DeWALT
На этом все неприятности закончились и дальше была нормальная работа нормальным инструментом.
Спустя примерно полгода мне посчастливилось стать участником акции проводимой представительством компании Fein по северо-западному региону. В результате чего на полке появилась новая коробка.

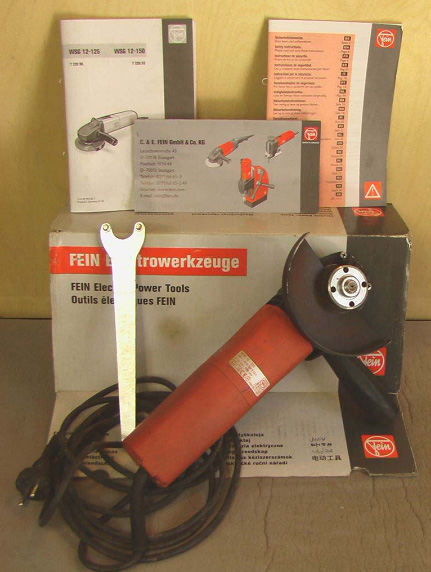

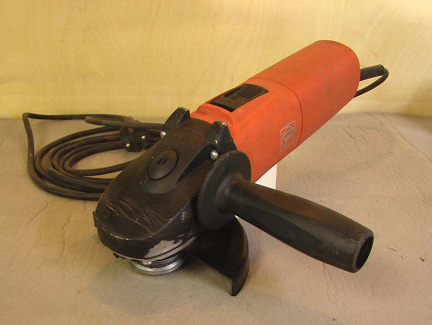

Рис. 5 Fein WSG 12-125
Инструмент в такой же картонной коробке – да и комплектация схожая. Паспорт, рекламный проспект, гарантийный талон, ключ. Внешне все очень скромно. Ручка самая простая. Приведу заявленные фирмой Fein характеристики из каталога.
Угловая шлифовальная машинка Ø 125 мм, 1200 W
WSG 12-125
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальная потребляемая мощность Ватт 1200
Эффективная мощность Ватт 750
Скорость вращения на холостом ходу 1/мин 7000
Кабель с штекером м 4
Вес кг 2,1
Шлифовальный круг Ø мм 125
Elast. Тарельчатый шлифовальный круг Ø мм 125
Приемная резьба М 14
Комплектация:
1 защитный кожух, 1 пара фланцев, 1 добавочная рукоятка, 1 ключ.
ОБЗОР
Компактная шлифовальная машинка со шпинделем М 14.
Двигатель HIGH-POWER-MOTOR с исключительно большим тяговым усилием для высокой производительности съема.
Поставляется направляющая линейка для удобного и точного резания.
Блокировка самопуска для защиты от неконтроируемого повторного включения после прерывания электропитания.
Устройство плавного пуска для плавного и безопасного включения.
Фиксация шпинделя для быстрой смены шлифовальных кругов.
Хотел бы обратить ваше внимание на следующую особенность УШМ от Fein упомянутую в обзоре, а именно «Блокировка самопуска для защиты от неконтроируемого повторного включения после прерывания электропитания.» Это очень серьезная особенность данного электроинструмента которая повышает общий уровень безопасности при работе. Объясню каким образом. Вы работаете инструментом, внезапно пропадает напряжение питания, неважно по какой причини. Потом так же внезапно оно появляется, но инструмент не возобновит работу и не станет источником повышенной опасности и травматизма. УШМ от DeWALT такой полезной особенностью не обладает. Будьте внимательны при работе.
Рис. 6 Боковая ручка, можно было бы и побольше
Казалось, зачем еще один однотипный инструмент, но сравните шильдики на корпусах.

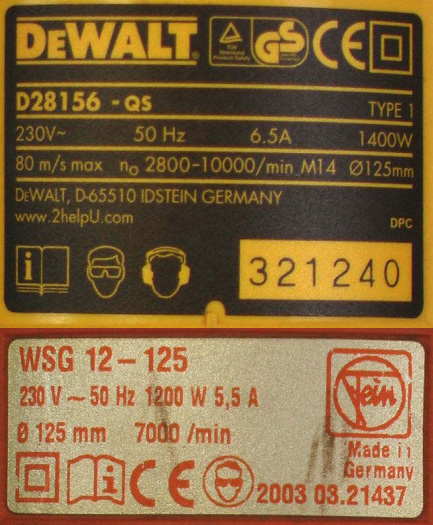

Рис. 7 и 8 Шильдики на инструменте
DeWalt мощней, универсальней: имеет регулировку оборотов и что самое главное имеет большую максимальную частоту оборотов в 10000 об/мин против 7000 об/мин у Fein-а. И это неспроста. По сути УШМ от Fein специализированный на шлифовальных работах инструмент, так же он хорош при обработке и резке нержавеющих сталей и цветных металлах, т.е. при работе с материалами, где не нужны высокие обороты, но очень желателен высокий крутящий момент. А его в избытке, особенно при такой высокой мощности и таких относительно низких оборотах. При резке металла нужно быть особенно аккуратным и внимательным. Удержать инструмент бывает очень непросто. Сказывается избыток мощности и недостаток компоновки корпуса. Конечно, можно применять этот инструмент и при резке черных металлов, с этим он тоже прекрасно справляется. Но все же шлифовальные работы – это его конек. Это, на мой взгляд, повлияло и на разное расположение выключателей на корпусе инструмента. Вернемся снова к рисунку №1. Боковое расположение выключателя у DeWALT 28156 наиболее удобно при отрезных работах, а верхнее у Fein WSG 12-125 при зачистных. Что подтвердилось при практическом использовании инструмента.
При редкой смене абразивного шлифовального круга и редкой смене типа работы можно не обращать внимания на архаичный способ фиксации защитного кожуха на редукторе у Fein WSG 12-125.

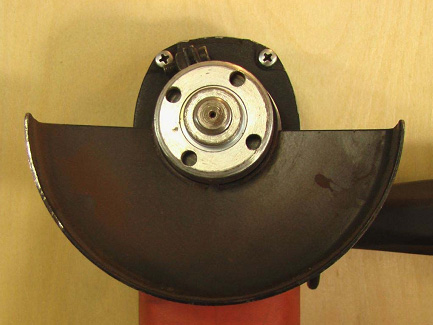

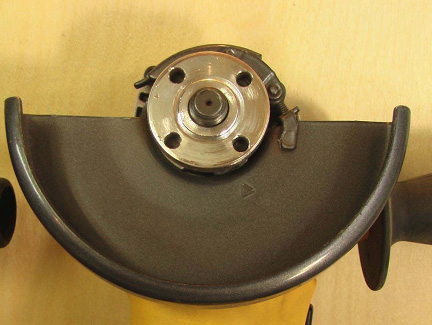

Рис. 9 Классика жанра – стяжной хомут, винт и квадратная гайка
Защитный кожух на DeWALT имеет возможность бесключевой регулировки. Но сделан довольно неряшливо, но работу свою выполняет и не мешает нормальной работе.
Рис. 10 Защелка и никаких отверток
Как видно из представленных выше рисунков абразивные диски крепятся по двухфланцевой ключевой системе. Высота фланцев сравнительно небольшая, это большой плюс при работе в узких местах. Внешние фланцы имеют две рабочих поверхности. Одна используется при работе с относительно тонкими дисками, вторая используется при работе с толстыми, в основном шлифовальными дисками. DeWALT преподносит это как некий прорыв и техническое откровение, Fein скромно об этом умалчивает, типа «а как же можно иначе». В итоге ни для одной из УШМ не проблема работа с дисками толщиной от 0.8 мм до 6 мм. Также возможно использование различных насадок. Например, проволочных корщеток, что так же было лично опробовано на практике и регулярно применяется в работе.

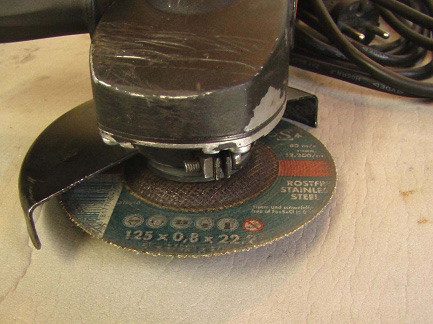

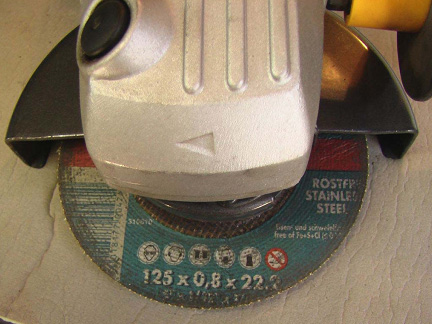

Рис. 11 0.8 мм играючи

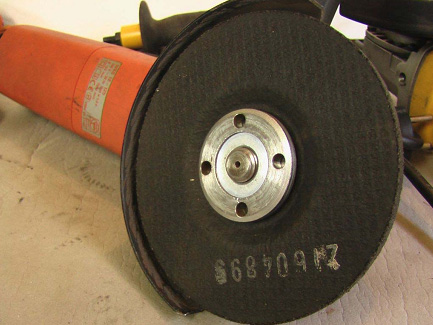

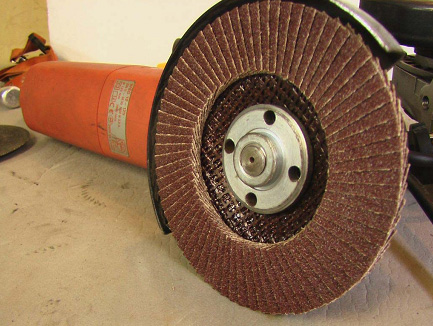

Рис. 12 Лепестковый круг тоже не проблема

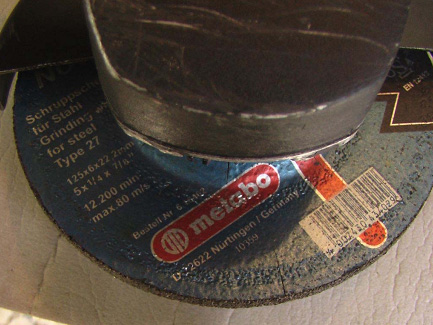

Рис. 13 Шлифовальны круг – никаких проблем
Рис. 14 Шлифовальные диски - любимое блюдо Fein-a
Но у DeWALT здесь тоже никаких проблем нет, взгляните на рисунки с 15 по 18.

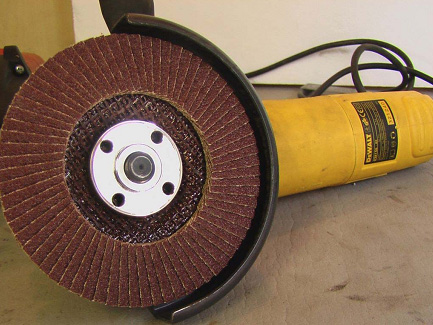

Рис. 15

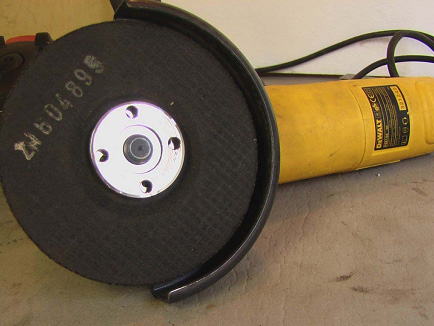

Рис. 16

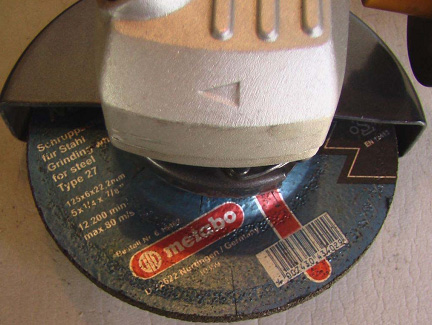

Рис. 17
Рис. 18
Исходя из личного опыта для домашнего очумельца УШМ DeWALT 28156 является более универсальным решением. Регулировка оборотов.

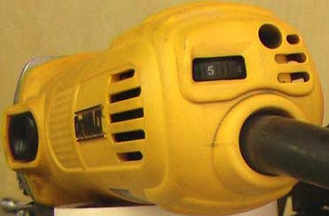

Рис. 19 Колесико регулировки оборотов
Переставка защитного кожуха без ключа – все это повышает эффективность в работе инструмента, но это совсем не камень в огород Fein-а, просто он другой и сделан для других задач. Поэтому на практике, если мне предстоит достаточно большой объем работ я использую обе УШМ. DeWALT 28156 работает на резке, а Fein WSG 12-125 на шлифовке. Если основной объем шлифовальные работы, то используется в основном Fein WSG 12-125.

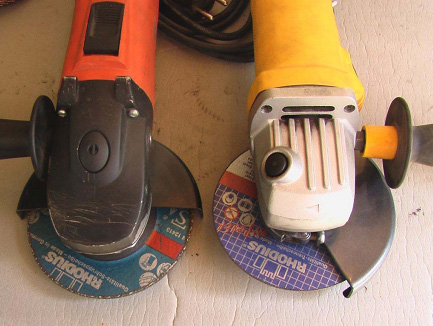

Рис. 20 Амплуа каждой из УШМ
Рассмотрев общие вопросы попробуем разобраться чем же еще отличается Fein WSG 12-125 от DeWALT 28156.
Внешние различия: конечно фотографии не могут этого передать, да и вид у инструмента уже достаточно рабочий. Но самое главное это внимание к мелочам у Feina из которых складывается качество. И мелочей таких много. Это и более качественный пластик из которого сделан корпус УШМ. И более четко работающий выключатель. Кабель электропитания производства французкой компании Nexans. Судя по маркировке DeWALT применяет аналогичный по ТТХ кабель китайского производителя Wuxi Wire Factory.

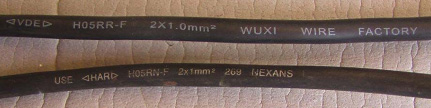

Рис. 21 У Fein-a – Nexans, DeWALT довольствуется Wuxi Wire Factory
Если снова обратиться к рисунку №20 то можно заметить, что Fein красит свои редукторы. Лишняя операция, лишние затраты но это то внимание к мелочам про которые я веду здесь речь, как и те два шипа которые оберегают корпус редуктора когда УШМ кладется на землю диском вверх.
Продолжим осмотр и обратим свое внимание на одну из самых главных частей УШМ – редуктор, часть которая испытывает при работе пожалуй максимальные механические нагрузки и одной из первой выходит из строя.
Рис. 22 Общий вид редукторов со стороны приводных валов
В первую очередь при сравнении бросается в глаза разница в редукторах, т.е. на металле в Fine не экономили. Но в целом габаритные размеры примерно одинаковые. Дальше обратим внимание на посадку вала в крышках редуктора. Fein сделал трубчатую отливку и посадил в нее вал. У DeWALT вал фактически висит в воздухе и его фиксация в пространстве фактически задается жесткостью крышки редуктора, а она судя по лязгающим звукам при разгоне, а особенно на выбег явно недостаточная. Не помогают даже многочисленные ажурные ребра жесткости. Общее ощущение что конструкция крышки некая усредненная для разных устройств, обратите внимание на сложной формы выемку вокруг вала, не несущей никакой функциональной нагрузки в данной УШМ. Так же из фотографий хорошо заметно что по разному организовано «дыхание» системы охлаждения двигателя. У DeWALT решетки сверху и снизу редуктора, у Fein – снизу и одна сбоку. Вообще решение проблемы охлаждения одна из главных конструкторских задач – необходимо обеспечить достаточный приток воздуха и в тоже время одновременно защитить двигатель от возможной абразивной пыли и частиц металла. У кого лучше получилось – покажет время. Еще фотографии редукторов.

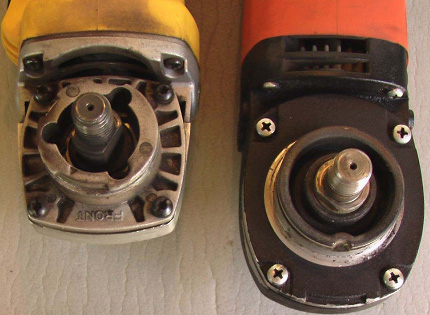

Рис. 23 Вид редукторов спереди
На рисунке №23 можно отметить что общая высота редукторов у обоих УШМ примерно одинаковая. Так же хочу отметить разную обработку валов у УШМ. У DeWALT он черный, похоже только термообработан, у Fein – серый, это похоже на цементацию. Не стану 100% утверждать, но думаю что не далек от истины – Fein больше уделил внимания своему изделию. Дальше проведем неполную разборку инструмента. В первую очередь снимем редукторные крышки, что бы оценить качество изготовления, общее состояние шестеренчатой передачи, а так же наличие и качество примененной редукторной смазки. Во вторую попробуем добраться до щеток и оценить общее состояние коллектора двигателя. Разбираются оба редуктора достаточно просто. Для этого откручиваем по четыре винта на каждой из крышек. У DeWALT винты под шлицевую отвертку или биту типа Torx, ею и открутим. У Fein – под крестовую отвертку. Под шляпками винтов у DeWALT – прозаичный гровер, у Fein – ажурные шайбы с дугообразными насечками, еще одна мелочь, а как говориться – «приятно». Приложив небольшое усилие, обе крышки без проблем снимаются вместе с ведомой шестеренкой и валом в сборе.

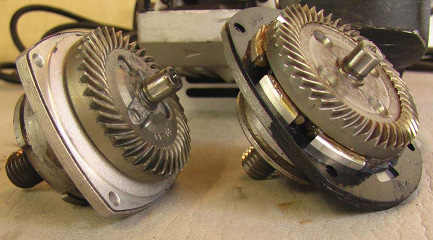

Рис. 24 Крышки редукторов с ведомыми шестернями и валами в сборе
На рисунке №24 слева крышка DeWALT, а справа крышка от Fein. Общее качество шестеренок на взгляд примерно одинаковое, как и примененные для изготовления материалы. Хорошо видны выемки под стопор вала, на этом сходство заканчивается. И как вы уже догадываетесь не в пользу команды желто-черных. Диаметр вала на котором сидит шестерня больше у Fein-а, обратите внимание на металлическую пластину и плоскую круглую гайку под шестерней у него. Пластина добавляет общей жесткости крышке, как и гайка которой она стянута в общий пакет. А это уже не мелочи – это то на чем сэкономил DeWALT и одна из причин лязгающих звуков в редукторе. И еще общее замечание – обе фирмы, на мой взгляд, сэкономили на уплотнительных прокладках. При интенсивной работе стык редуктора потеет у обеих УШМ, и особенно у Fein. Правда Fein применил прокладку – стальную и это говорит только об одном, фирма при сборке регулирует пятно контакта на гипоидной передаче!!!! А это тоже не мелочь, меня поймут владельцы машин классической компоновки, особенно те у кого «выл» редуктор.

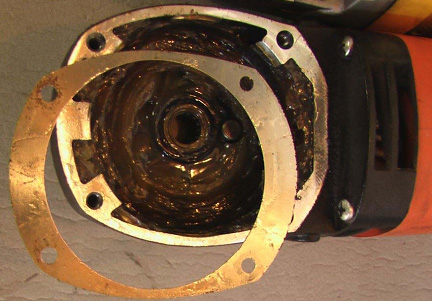

Рис. 25 Регулировочная прокладка от Fein
Осталось рассмотреть содержимое корпуса редуктора.

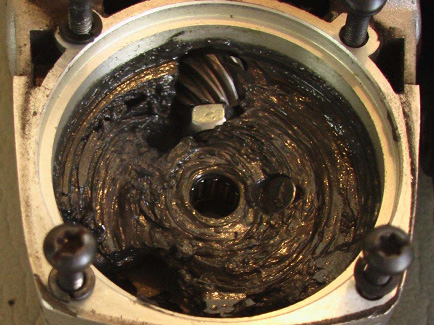

Рис. 26 DeWALT 28156
Небольшой комментарий к увиденному. Смазка темная и достаточно плотная, т.к. работал сравнительно не так много, менять ее не стал. Хорошо виден шпенек стопор вала. Так же обращу внимание на то что вал садится в корпус редуктора на игольчатый подщипник, очень хорошо что тут не дотянулась костлявая рука экономистов, на каждом шагу душащих полет инженерной мысли. Но вид тривиальной шестигранной гайки крепящей ведущую шестерню к валу двигателя уже убивает наповал. Так же можно заметить, что профиль зубьев шестерни меняется от достаточно острого до почти тупого. Хорошо это или плохо не знаю. Судить читателю продвинутому в ТММ.
Рис. 27 Fein WSG 12-125
Посмотрим что у Fein. А у него похожий игольчатый подшипник, но большего диметра. На фотографии видны уже упомянутые ажурные стопорные шайбы под винтами и блестящая регулировочная прокладка. Смазка редуктора более светлая и менее густая. Причем как уже писалось выше стык редуктора обильно потеет легкими фракциями этой смазки. Но объем пока достаточен, редуктор в порядке, мер не принимаем. У ведущей шестерни зубья имеют одинаковый профиль по всей длине, а фиксация на валу двигателя никак себя внешне не проявляет. Так же хорошо заметен шпенек фиксатора вала. Все сделано просто и аккуратно. После осмотра собираем все в обратном порядке и делаем протяжку крепежа крест-накрест. Теперь приступим к осмотру задней части УШМ.
Рис. 28 Вид сзади
У DeWALT хорошо виден регулятор оборотов а так же можно отметить боковое расположение вентиляционных решеток, решение на мой взгляд не самое оптимальное, т.к. при работе окна часто перекрываются руками, а это может привести к перегреву двигателя. Задняя крышка крепиться одним саморезом. У Fein окна только в торце, общая площадь может быть и поменьше, за то их не перекроешь рукой. Так же заметен прилив под колесико регулировки оборотов двигателя, корпус универсальный для всей линейки малых УШМ. Крышка крепится двумя длинными саморезами. Белы налет на крышке – это следы пыли, когда машинкой подрезался дверной проем при ремонте квартиры. Снимаем и смотрим.

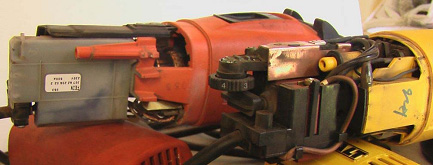

Рис. 29 Со снятыми задними крышками
На рисунке 20 виден задний щеточный узел и блок управляющей электроники. Здесь же в торце расположен выключатель УШМ, от кнопки на корпусе ведет длинная тяга. С одной стороны хорошо – силовые провода выведены из зоны вращения двигателя, с другой – такая длинная тяга достаточно чувствительная к загрязнению, качеству изготовления и сборки. У Fein этот узел получился немного лучше. Еще фотографии.

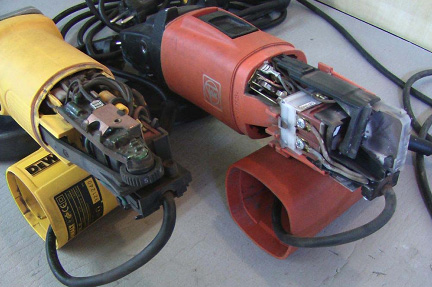

Рис. 30 Со снятой задней частью

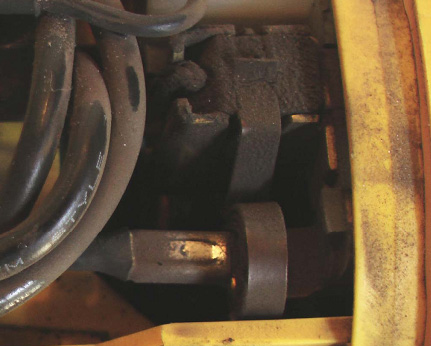

Рис. 31 Щеточный узел DeWALT 28156

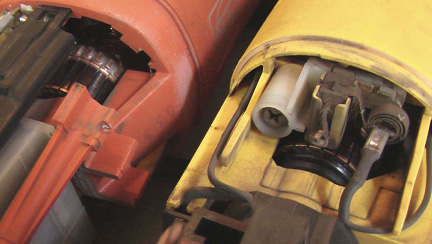

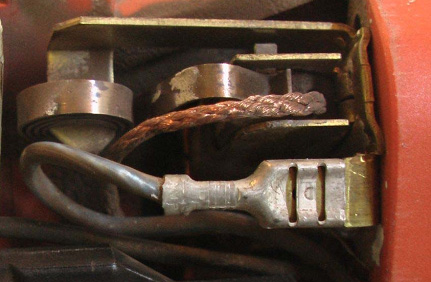

Рис. 32 Щеточный узел Fein WSG 12-125
Окинем взглядом щеточные узлы – все достаточно просто и надежно. Щетки подпираются часовыми пружинами. Отдадим должное DeWALT – его узел выглядит симпатичней. На клеммы одеты термоусадочные изолировочные трубки, у Fein все выглядит куда более архаично, но пока жалоб на этот узел у меня нет.
Рис. 33 Коллекторные узлы
Оба двигателя достаточно потрудились под нагрузкой, обратите внимание на потемневшие ламели коллекторных узлов, но выработки нет. Значит щетки и усилие прижима выбраны оптимально. Эти узлы еще поработают, поводов для беспокойства нет. Подведя итог увиденному можно сказать что электрическая часть у обеих УШМ выполнена на высоком уровне, у DeWALT добротно и красиво, у Fein с заметны оттенком консерватизма в примененных решениях. А вот по механической части отличий больше и не в пользу DeWALT.
И так обе УШМ достаточно потрудились за время эксплуатации, но обе находятся в добром здравии и я думаю послужат еще не один год. Обе машинки справляются с любой из поставленных задач – режут, шлифуют, зачищают, чистят. Работаешь и не задумываешься, просто делаешь свое дело. А это хороший признак добротной вещи, когда пользуешься и забываешь о ее существовании. Обе машинки стоят своих денег и более дешевый DeWALT и более дорогой Fein. Но истина по прежнему одна и также, если что-то аналогичное вам предлагают дешевле, ищите, на чем сэкономили при производстве. А сэкономили, как оказалось на достаточно критичных для надежности и долговечности вещах, на механической части. Поэтому рекомендация для выбирающих весьма простая: ищите качество, надежность, долговечность и имеете возможности в финансовом плане? Выбирайте из достаточно обширной линейки таких производителей как например Fein,Flex и им подобных. Остальное - это, увы, компромисс. Но компромисс вполне разумный и за достаточно разумные деньги. Но все же это компромисс.

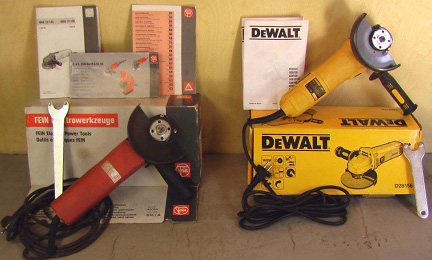

Рис. 34 Герои обзора
